Контролер ACIM серії SDJ (3 кВт)
Опис продукту контролера двигуна серії SDJ (3KW).
Контролер змінного струму серії SDJ - це драйвер, розроблений для електромобілів змінного струму з низькою напругою.Як приводне обладнання високої надійності та великого крутного моменту асинхронний двигун, розроблений із чотирма квадрантами векторного методу керування, він може точно контролювати швидкість двигуна та крутний момент.Він широко використовується в чисто електричних легкових автомобілях, низькошвидкісних легкових автомобілях класу A00, електричних екскурсійних транспортних засобах, електричних прибиральних машинах, електричних транспортних засобах логістики тощо.
Контролер змінного струму серії SDJ використовує цифрове керування приводом із DSP як ядром, а рівень захисту досягає IP67.Контролер використовує асинхронний двигун з високою надійністю та високим крутним моментом як рушійний пристрій, який має характеристики невеликого розміру, легкої ваги, високої надійності та швидкої реакції.З функцією зворотного зв'язку по енергії для збільшення крейсерського пробігу;і кілька конструкцій захисту, таких як обмежений струм, перевантаження по струму, перегрівання, заблокований ротор, коротке замикання тощо.
особливості
●У контролері використовується німецький DSP, міжнародний основний цифровий привод, як основна мікросхема керування, яка допомагає створити хорошу платформу для алгоритму керування двигуном.
●Використовуючи високопотужну трубку MOSFET для пристрою живлення, він може реалізувати ефективне перетворення енергії.
●Багаторазовий захист інтерфейсу CAN і управління сертифікацією безпеки літієвої батареї BMS.
●Підтримується захист від короткого замикання (фаза – земля, фаза – фаза, фаза – джерело), захист від перевантаження, перегріву, перенапруги.
●Надійна та гнучка технологія регенеративного гальмування може збільшити пробіг, щоб задовольнити потреби клієнта, навіть під час руху на низькій швидкості.
●Використання технології мікроруху, повільного спуску та технології утримування пагорба для крутого схилу, більш потужної здатності підйому, стабільного утримання на пагорбі, сильнішого старту.
●Використовуйте чудовий алгоритм оптимізації та частоту від 0 до 300 Гц, щоб зменшити амплітуду шуму та вібрації.
●Ідеальна функція захисту від несправностей, звуковий сигнал нагадує про всі види несправностей, це зручне обслуговування.
●Використовує технологію CAN-шини для зменшення підключеної проводки, параметр можна регулювати та програмувати онлайн.
●Прийнято сумісну конструкцію, щоб зменшити обсяг і зменшити вагу.Функція самонавчання, спрощує кроки встановлення та налагодження.
Для автомобільних компаній: легке завантаження, безтурботний післяпродажний продаж
●Сильна адаптивність і функція самонавчання
●Відомі заводські апарати, надійна якість
●Функція самовиявлення несправності
Для користувачів: сильний досвід, поблажливий галоп
●Рух плавний, старт сильний, прискорення сильне
●Великий крутний момент, сильна здатність до лазіння, протиковзання на схилі
●Відгук про енергію, збільшення запасу ходу, збільшення терміну служби батареї
Продукт: професійний дизайн, розгляд
●Стабільна продуктивність
●Ідеальний дизайн безпеки та захисту
Специфікація
| Модель контролера | SDJ-7.5KW | |||
| Електричний | Вхід (DC/V) | 72В | 96В | 144 В |
| Максимальний вихідний струм (AC/A) | 400А | 320А | 250А | |
| Номінальний вихідний струм (AC/A) | 115А | 78A | 52А | |
| Максимальна вихідна потужність (кВт) | 30 | 30 | 30 | |
| Максимальна вихідна частота (Гц) | 300 | 300 | 300 | |
| Діапазон температур робочого середовища (℃) | -30°C--+55°C | |||
| Діапазон температури середовища зберігання (℃) | -40°C---+70°C | |||
| клас IP | IP67 | |||
| Ізольоване виконання | 72 В/96 В Вхід і вихід на оболонку DC1000 В, струм витоку 0,05 мА, ізольований опір 20 МОм | |||
| 144 В вхід і вихід на корпус 2100 В постійного струму, струм витоку 2,1 мА, опір ізоляції 1 МОм | ||||
| Ефективність контролера | 0,98 | |||
| Спосіб охолодження | Природне охолодження/повітряне охолодження | |||
| Метод контролю | Векторне керування | |||
| Тип двигуна | Асинхронний двигун | |||
| Стандарт вібрації | GB/T2423 | |||
| Спосіб спілкування | МОЖЕ | |||
| Вага (кг) | 4 кг | |||

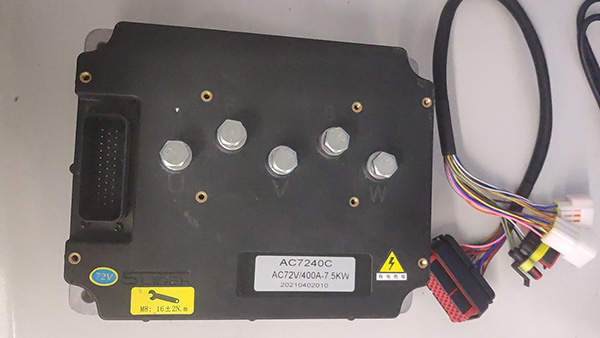

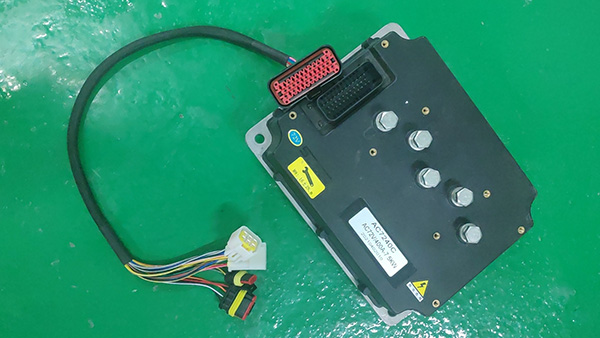

Фото продукту

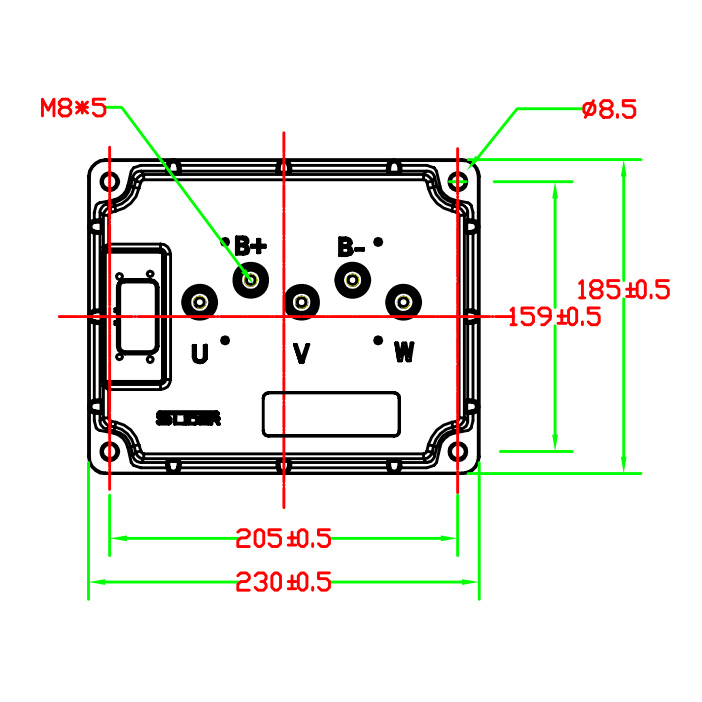

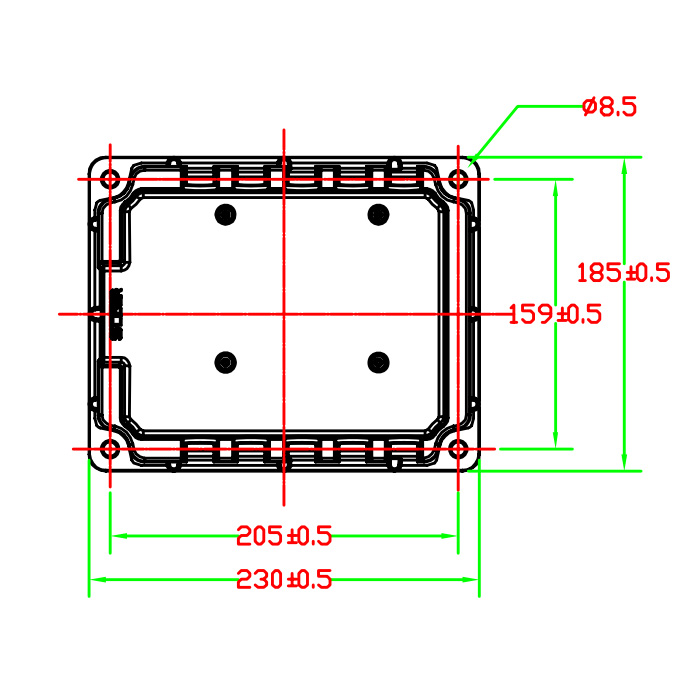

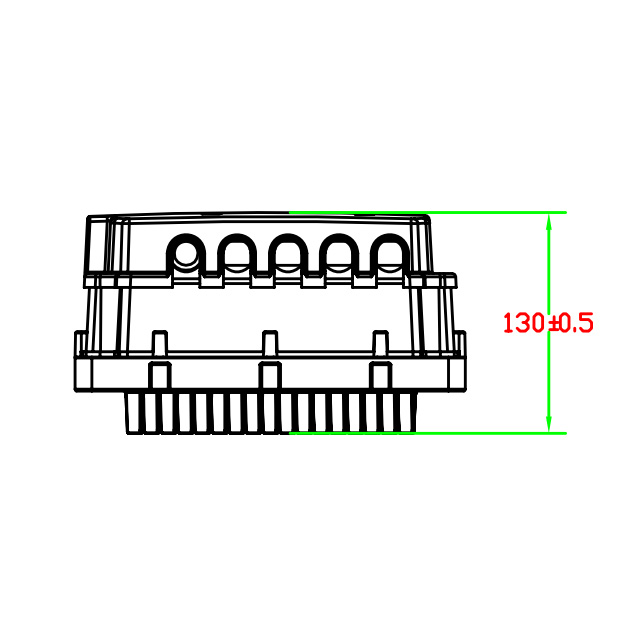

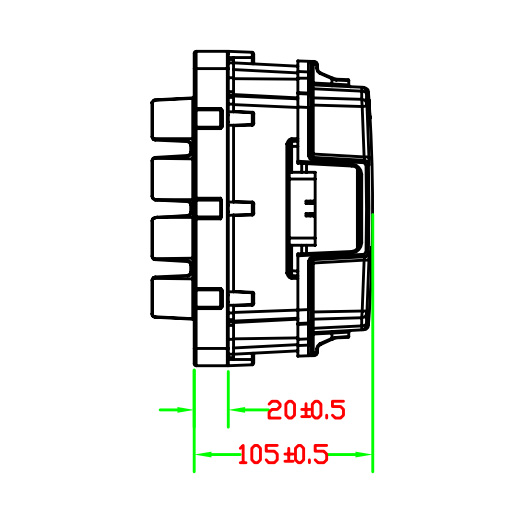

Розмірні креслення
